Regulator prądnicy typ SSMe
w motocyklu IŻ-49
Regulator SSM można stosować w motocyklach radzieckich IŻ-49 po przełączeniu baterii na „-” na masie. Bezproblemowo mieści się w puszkę prądów. Do współpracy z prądnicą G36 zalecamy regulator 45W.
Aby zastosować regulator SSMe w motocyklu IŻ-49 należy wykonać następujące czynności:
A.1.STOJAN-Spośród 3 wyprowadzeń oryginalnego stojana wybrać 2 wyprowadzenia pomiędzy którymi rezystancja wynosi ok.2,5-3,5 Ohm-To są wyjścia uzwojenia wzbudzenia. Trzecie wyjście (rezystor)izolujemy.

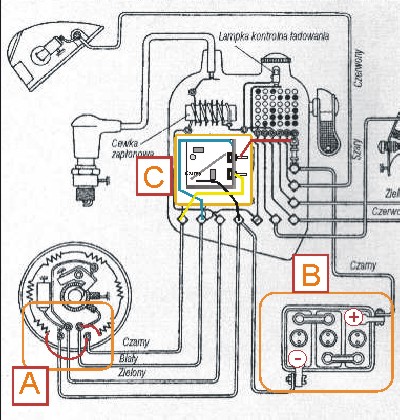

A.2.PODŁĄCZENIE STOJANA- 2 wyprowadzenia uzwojenia stojana podłączyć wg schematu A
A.3.MAGNESOWANIE PRĄDNICY Z ’-’ na masie.3.Połączyć wyprowadzenie stojana ( czarny na schemacie A ) z masą prądnicy, podłączyć akumulator „+” do szczotki „+”( biały na schemacie A ) i „-” do korpusu na 1 SEKUNDĘ , w celu namagnesowania z „-” na masie. UWAGA wirnik musi obracać się zgodnie ze strzałką na obudowie(jeżeli obraca się w przeciwną stronę- zamienić miejscami wyprowadzenia stojana i ponownie podłączyć do akumulatora 2
B.AKUMULATOR podłączyć do instalacji z „-” na masie
C.Regulator SSMe należy zamontować w puszkę wg. poniższego schematu C.
