Regulator prądnicy typ SSMe zastosowanie do Junaka
Regulator prądnicy SSMe o mocy 45W można stosować do regulacji prądnic P9a montowanych w motocyklach Junak.
Regulator najlepiej umieścić w oryginalnej obudowie od regulatora Junaka
Instalacjia w motocyklu nie wymaga żadnych przeróbek poza połączeniem akumulatora z „-” na masie”
PRZYGOTOWANIE PRĄDNICY
1.STOJAN
Spośród 3 wyprowadzeń oryginalnego stojana wybrać 2 wyprowadzenia pomiędzy którymi rezystancja wynosi ok.2,5-3,5 Ohm-To są wyjścia uzwojenia wzbudzenia. Trzecie wyjście (rezystor)izolujemy.
2.PODŁĄCZENIE STOJANA
2 wyprowadzenia uzwojenia stojana podłączyć wg schematu 1
3.MAGNESOWANIE

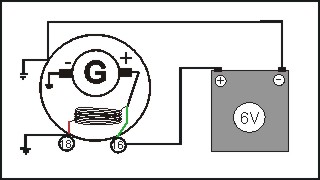

Połączyć wyprowadzenie „18” z masą prądnicy, podłączyć akumulator „+” do „16” i „-” do korpusu na 1 SEKUNDĘ , w celu namagnesowania z „-” na masie. UWAGA wirnik musi obracać się zgodnie ze strzałką na obudowie(jeżeli obraca się w przeciwną stronę- zamienić miejscami wyprowadzenia stojana i ponownie podłączyć do zasilania).
MONTAŻ REGULATORA

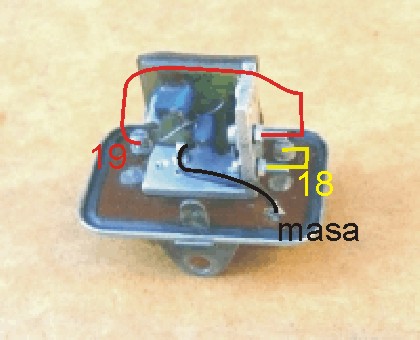

MOCOWANIE- w korpusie regulatora wywiercić dodatkowy otwór z gwintem M4 wg. rysunku 3- korpus regulatora połączyć w obudowie wkrętami z wyprowadzeniem 16
3.Podłączyć regulator wg rysunku 4.
